Kubernetes: k8s 高级篇-云原生存储及存储进阶

TAGS: Kubernetes

云原生存储及存储进阶

云原生存储

什么是 StorageClass 和 CSI

Volume 回顾

volumes:
- name: share-volume
  emptyDir: {}
  #medium: Memory
- name: timezone
  hostPath:
  path: /etc/timezone
  type: File
- name: nfs-volume
  nfs:
  server: 192.168.0.204
  path: /data/nfs/test-dp

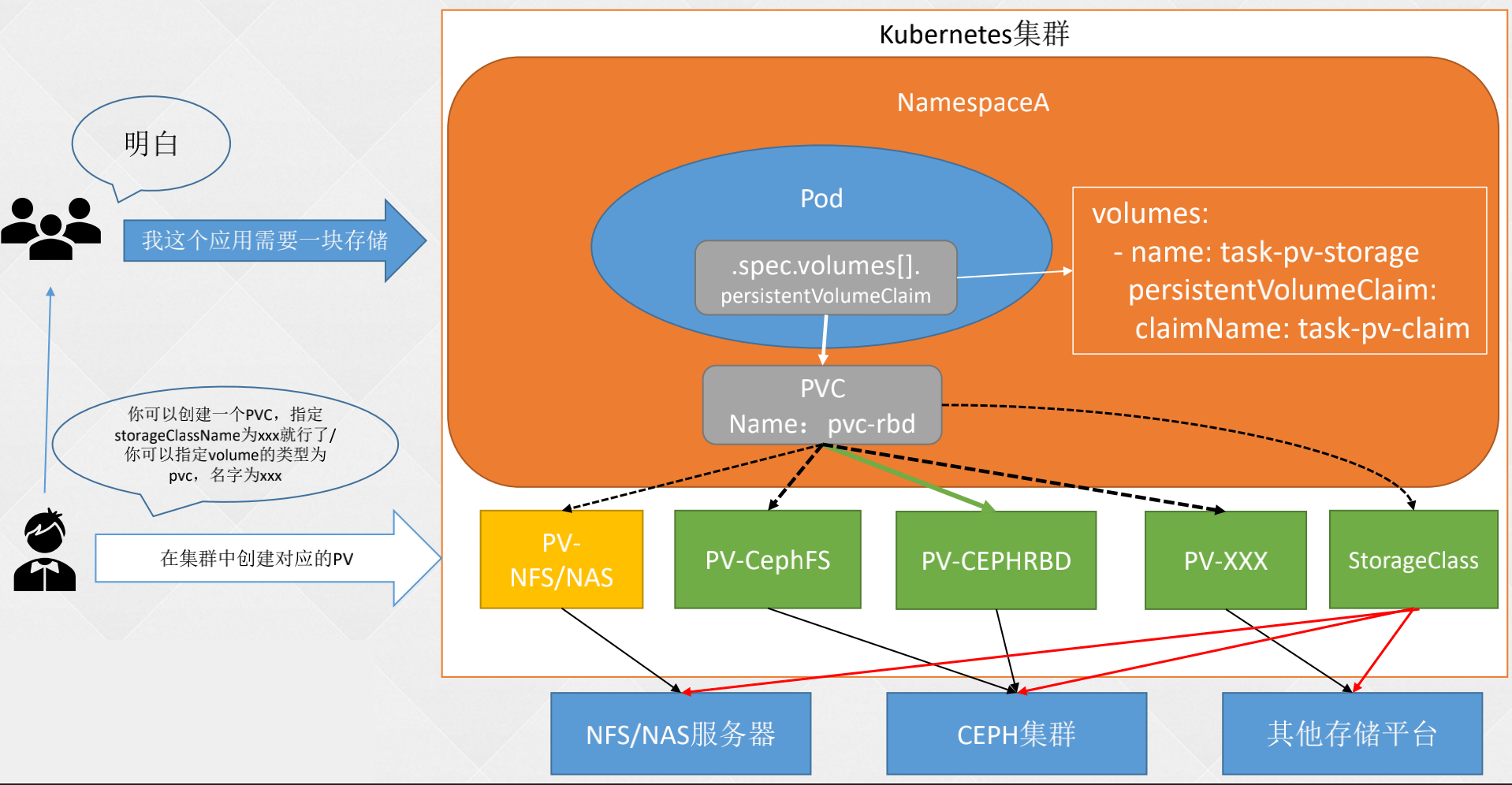

还是比较复杂，为了降低复杂度引用了 PV/PVC。遗留了动态存储 StorageClass 部分。

集群的规模很大的时候，管理 pv 也是比较麻烦的，包括创建、扩容、删除、快照等。

动态存储

StorageClass：存储类，由K8s管理员创建，用于动态PV的管理，可以链接至不同的后端存储，比如Ceph、GlusterFS等。之后对存储的请求可以指向StorageClass，然后StorageClass会自动的创建、删除PV。

实现方式：

in-tree: 内置于K8s核心代码，对于存储的管理，都需要编写相应的代码。
out-of-tree：由存储厂商提供一个驱动（CSI或Flex Volume），安装到K8s集群，然后StorageClass只需要配置该驱动即可，驱动器会代替StorageClass管理存储。

官方文档：https://kubernetes.io/docs/concepts/storage/storage-classes/

什么是Rook？

Rook 是一个自我管理的分布式存储编排系统，它本身并不是存储系统，在存储和 k8s 之前搭建了一个桥梁，使存储系统的搭建或者维护变得特别简单，Rook 将分布式存储系统转变为自我管理、自我扩展、自我修复的存储服务。它让一些存储的操作，比如部署、配置、扩容、升级、迁移、灾难恢复、监视和资源管理变得自动化，无需人工处理。并且 Rook 支持 CSI，可以利用 CSI 做一些 PVC 的快照、扩容、克隆等操作。

https://rook.io/

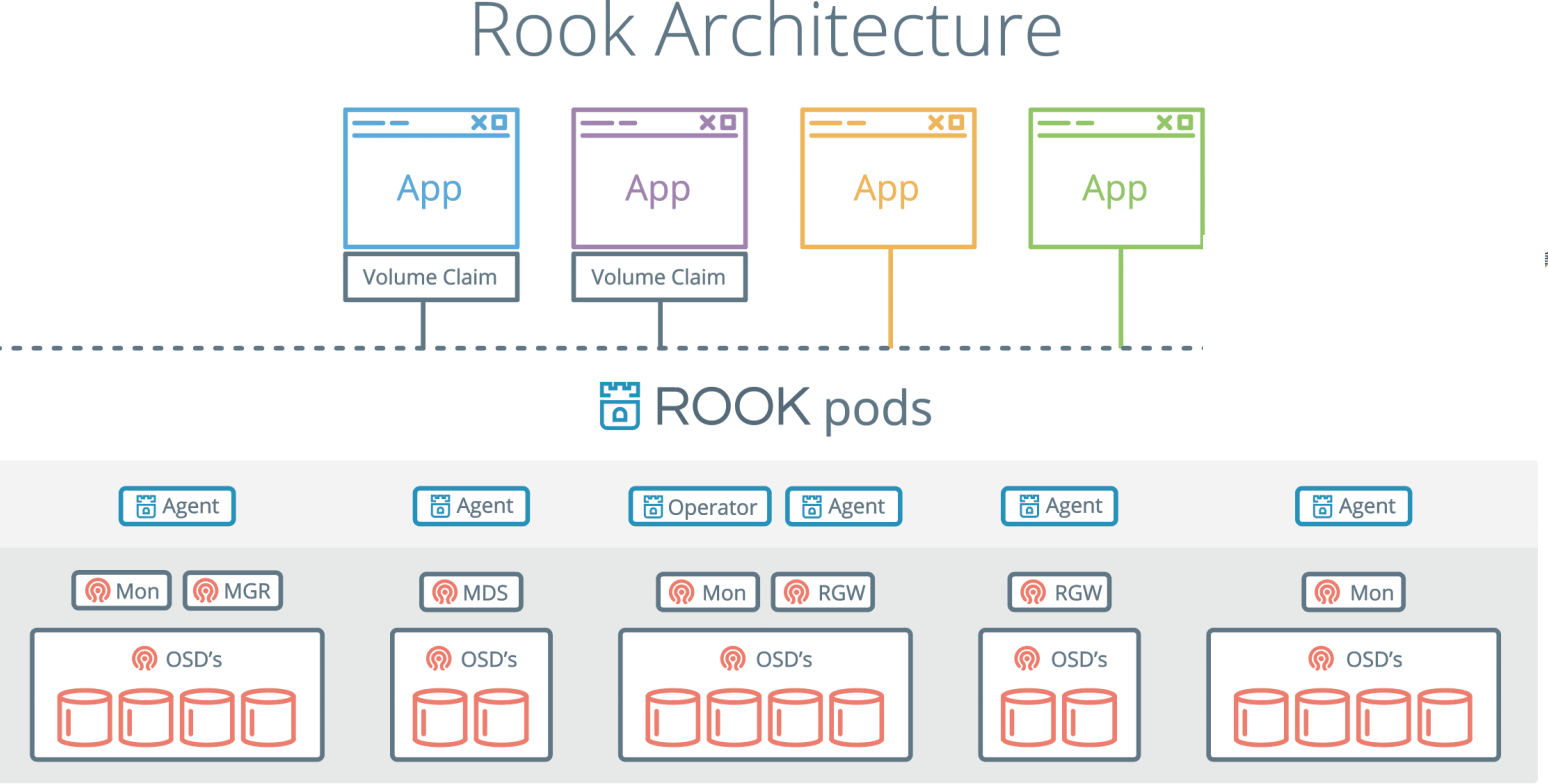

Rook 架构

Rook由Operator和Cluster两部分组成：

Operator：由一些CRD和一个All in one镜像构成，包含包含启动和监控存储系统的所有功能。主要用于有状态的服务，或者用于比较复杂应用的管理。
Cluster：负责创建CRD对象，指定相关参数，包括ceph镜像、元数据持久化位置、磁盘位置、dashboard等等…

Rook:

Agent: 在每个存储节点上运行，用于配置一个FlexVolume插件，和k8s的存储卷进行集成。挂载网络存储、加载存储卷、格式化文件系统。
Discover: 用于检测连接到存储节点上的设备。

Ceph:

OSD: 直接连接每个集群节点的物理磁盘或者是目录。集群的副本数，高可用性和容错性。
Mon: 集群监控，所有集群的节点都会向Mon汇报，他记录了集群的拓扑以及数据存储位置的信息。
MDS: 元数据服务器，负责跟踪文件层次结构并存储Ceph元数据。如果用的是对象存储、块存储就不用 mds 了。
RGW: restful API 接口
MGR: 提供额外的监控和界面。

部署 Rook

Rook安装注意事项

K8s集群至少五个节点，每个节点的内存不低于5G，CPU不低于2核
至少有三个存储节点，并且每个节点至少有一个裸盘
K8s集群所有的节点时间必须一致

Rook官方文档：https://rook.io/docs/rook/v1.9/ceph-quickstart.html

实验环境最低配置

做这个实验需要高配置，每个节点配置不能低于**2核4G**
k8s 1.19以上版本，快照功能需要单独安装snapshot控制器
rook的版本大于1.3，不要使用目录创建集群，要使用单独的裸盘进行创建，也就是创建一个新的磁盘，挂载到宿主机，不进行格式化，直接使用即可。对于的磁盘节点配置如下

[root@k8s-master01 ~]# fdisk -l

Disk /dev/sda: 42.9 GB, 42949672960 bytes, 83886080 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000d76eb

   Device Boot      Start         End      Blocks   Id  System
/dev/sda1   *        2048     2099199     1048576   83  Linux
/dev/sda2         2099200    83886079    40893440   8e  Linux LVM

Disk /dev/sdb: 10.7 GB, 10737418240 bytes, 20971520 sectors  # 新的磁盘
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

部署Rook

下载Rook安装文件：

[root@k8s-master01 app]# git clone --single-branch --branch v1.5.3 https://github.com/rook/rook.git

配置更改：

[root@k8s-master01 app]# cd rook/cluster/examples/kubernetes/ceph
# 修改Rook CSI镜像地址，原本的地址可能是gcr的镜像，但是gcr的镜像无法被国内访问，所以需要同步gcr的镜像到阿里云镜像仓库，文档版本已经为大家完成同步，可以直接修改如下：
[root@k8s-master01 ceph]# vim operator.yaml

#47-52行更改为：
ROOK_CSI_CEPH_IMAGE: "quay.io/cephcsi/cephcsi:v3.1.2"
ROOK_CSI_REGISTRAR_IMAGE: "registry.cn-beijing.aliyuncs.com/dotbalo/csi-node-driver-registrar:v2.0.1"
ROOK_CSI_RESIZER_IMAGE: "registry.cn-beijing.aliyuncs.com/dotbalo/csi-resizer:v1.0.0"
ROOK_CSI_PROVISIONER_IMAGE: "registry.cn-beijing.aliyuncs.com/dotbalo/csi-provisioner:v2.0.0"
ROOK_CSI_SNAPSHOTTER_IMAGE: "registry.cn-beijing.aliyuncs.com/dotbalo/csi-snapshotter:v3.0.0"
ROOK_CSI_ATTACHER_IMAGE: "registry.cn-beijing.aliyuncs.com/dotbalo/csi-attacher:v3.0.0"

# 如果是其他版本，需要自行同步，同步方法可以在网上找到相关文章。
# 还是operator文件，新版本rook默认关闭了自动发现磁盘，可以找到ROOK_ENABLE_DISCOVERY_DAEMON改成true即可：
# ROOK_ENABLE_DISCOVERY_DAEMON改成true即可：
- name: ROOK_ENABLE_DISCOVERY_DAEMON
          value: "true"

部署rook：

# 1、进到/rook/cluster/examples/kubernetes/ceph目录
[root@k8s-master01 ceph]# pwd
/app/rook/cluster/examples/kubernetes/ceph

# 2、部署
[root@k8s-master01 ceph]# kubectl create -f crds.yaml -f common.yaml -f operator.yaml

# 3、等待operator容器和discover容器启动（全部变成1/1  Running 才可以创建Ceph集群）
[root@k8s-master01 ceph]# kubectl get pod  -n rook-ceph -owide

使用 Rook 搭建 Ceph 集群

ceph 生产环境有条件的话建议用原生安装，不建议部署在 k8s 内部。

配置更改

主要更改的是osd节点所在的位置

[root@k8s-master01 ceph]# vim cluster.yaml
# 1、更改storage（自己指定使用磁盘的节点）
***
原配置:
  storage: # cluster level storage configuration and selection
    useAllNodes: true
    useAllDevices: true
更改为:
  storage: # cluster level storage configuration and selection
    useAllNodes: false  # 是否使用所有节点当 osd
    useAllDevices: false # 是否使用缩主机上所有的磁盘
***
     - name: "k8s-master03"
       devices:
       - name: "sdb"
     - name: "k8s-node01"
       devices:
       - name: "sdb"
     - name: "k8s-node02"
       devices:
       - name: "sdb"
***

注意：新版必须采用裸盘，即未格式化的磁盘。其中k8s-master03 k8s-node01 node02有新加的一个磁盘，可以通过lsblk -f查看新添加的磁盘名称。建议最少三个节点，否则后面的试验可能会出现问题

创建Ceph集群

[root@k8s-master01 ceph]# kubectl create -f cluster.yaml
cephcluster.ceph.rook.io/rook-ceph created

# 创建完成后，可以查看pod的状态
[root@k8s-master01 ceph]# kubectl -n rook-ceph get pod

安装ceph snapshot控制器

k8s 1.19版本以上需要单独安装snapshot控制器，才能完成pvc的快照功能，所以在此提前安装下，如果是1.19以下版本，不需要单独安装。

# 1、snapshot控制器的部署在集群安装时的k8s-ha-install项目中，需要切换到1.20.x分支
[root@k8s-master01 ~]# cd /root/k8s-ha-install/
[root@k8s-master01 k8s-ha-install]# git checkout manual-installation-v1.20.x

# 2、创建snapshot controller
[root@k8s-master01 k8s-ha-install]# kubectl create -f snapshotter/ -n kube-system

# 3、查看snapshot controller状态
[root@k8s-master01 k8s-ha-install]# kubectl  get po -n kube-system -l app=snapshot-controller
NAME                    READY   STATUS    RESTARTS   AGE
snapshot-controller-0   1/1     Running   0          15s

具体文档：https://rook.io/docs/rook/v1.5/ceph-csi-snapshot.html

Ceph Dashboard 和客户端工具安装

安装ceph客户端工具

# 1、安装
[root@k8s-master01 ceph]# pwd
/app/rook/cluster/examples/kubernetes/ceph
[root@k8s-master01 ceph]# kubectl  create -f toolbox.yaml -n rook-ceph
deployment.apps/rook-ceph-tools created

# 2、待容器Running后，即可执行相关命令
[root@k8s-master01 ceph]# kubectl  get po -n rook-ceph -l app=rook-ceph-tools
NAME                               READY   STATUS    RESTARTS   AGE
rook-ceph-tools-6f7467bb4d-r9vqx   1/1     Running   0          31s

# 3、执行命令ceph status
[root@k8s-master01 ceph]# kubectl -n rook-ceph exec -it deploy/rook-ceph-tools -- bash
[root@rook-ceph-tools-6f7467bb4d-r9vqx /]# ceph status
  cluster:
    id:     83c11641-ca98-4054-b2e7-422e942befe6
    health: HEALTH_OK

  services:
    mon: 1 daemons, quorum a (age 43m)
    mgr: a(active, since 13m)
    osd: 3 osds: 3 up (since 18m), 3 in (since 44m)

  data:
    pools:   1 pools, 1 pgs
    objects: 0 objects, 0 B
    usage:   3.0 GiB used, 27 GiB / 30 GiB avail
    pgs:     1 active+clean

# 4、执行命令
[root@rook-ceph-tools-6f7467bb4d-r9vqx /]# ceph osd status
ID  HOST           USED  AVAIL  WR OPS  WR DATA  RD OPS  RD DATA  STATE
 0  k8s-master03  1028M  9207M      0        0       0        0   exists,up
 1  k8s-node01    1028M  9207M      0        0       0        0   exists,up
 2  k8s-node02    1028M  9207M      0        0       0        0   exists,up

# 5、执行命令-查看状态
[root@rook-ceph-tools-6f7467bb4d-r9vqx /]# ceph df
--- RAW STORAGE ---
CLASS  SIZE    AVAIL   USED    RAW USED  %RAW USED
hdd    30 GiB  27 GiB  14 MiB   3.0 GiB      10.05
TOTAL  30 GiB  27 GiB  14 MiB   3.0 GiB      10.05

--- POOLS ---
POOL                   ID  STORED  OBJECTS  USED  %USED  MAX AVAIL
device_health_metrics   1     0 B        0   0 B      0    8.5 GiB

Ceph dashboard

暴露服务

1、默认情况下，ceph dashboard是打开的，可以通过以下命令查看ceph dashboard的service

[root@k8s-master01 ceph]# kubectl -n rook-ceph get service rook-ceph-mgr-dashboard
NAME                      TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)    AGE
rook-ceph-mgr-dashboard   ClusterIP   10.97.5.123   <none>        8443/TCP   47m

2、可以两种方式访问：

将该service改为NodePort
通过ingress代理

[root@k8s-master01 ceph]# kubectl -n rook-ceph edit service rook-ceph-mgr-dashboard
# 更改type类型即可
type: NodePort

# 访问、任意节点ip:port访问即可
[root@k8s-master01 ceph]# kubectl -n rook-ceph get service rook-ceph-mgr-dashboard
NAME                      TYPE       CLUSTER-IP    EXTERNAL-IP   PORT(S)          AGE
rook-ceph-mgr-dashboard   NodePort   10.97.5.123   <none>        8443:32202/TCP   49m

3、登录、账号为admin，查看密码

[root@k8s-master01 ~]# kubectl -n rook-ceph get secret rook-ceph-dashboard-password -o jsonpath="{['data']['password']}" | base64 --decode && echo
@}g"P{-FVe9yb]-AV/>3

StorageClass动态存储-块存储

块存储一般用于一个Pod挂载一块存储使用，相当于一个服务器新挂了一个盘，只给一个应用使用。

参考文档：https://rook.io/docs/rook/v1.6/ceph-block.html

创建StorageClass和ceph的存储池

# 1、创建文件
[root@k8s-master01 ~]# cd /app/rook/cluster/examples/kubernetes/ceph/
[root@k8s-master01 ceph]# vim storageclass.yaml
apiVersion: ceph.rook.io/v1
kind: CephBlockPool
metadata:
  name: replicapool
  namespace: rook-ceph
spec:
  failureDomain: host
  replicated:
    size: 3
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
   name: rook-ceph-block
# Change "rook-ceph" provisioner prefix to match the operator namespace if needed
provisioner: rook-ceph.rbd.csi.ceph.com
parameters:
    # clusterID is the namespace where the rook cluster is running
    clusterID: rook-ceph
    # Ceph pool into which the RBD image shall be created
    pool: replicapool

    imageFormat: "2"
    imageFeatures: layering
    csi.storage.k8s.io/provisioner-secret-name: rook-csi-rbd-provisioner
    csi.storage.k8s.io/provisioner-secret-namespace: rook-ceph
    csi.storage.k8s.io/controller-expand-secret-name: rook-csi-rbd-provisioner
    csi.storage.k8s.io/controller-expand-secret-namespace: rook-ceph
    csi.storage.k8s.io/node-stage-secret-name: rook-csi-rbd-node
    csi.storage.k8s.io/node-stage-secret-namespace: rook-ceph
    csi.storage.k8s.io/fstype: ext4

# Delete the rbd volume when a PVC is deleted
reclaimPolicy: Delete

# 2、创建块
[root@k8s-master01 ceph]# kubectl create -f storageclass.yaml
cephblockpool.ceph.rook.io/replicapool created
storageclass.storage.k8s.io/rook-ceph-block created

# 3、查看状态
[root@k8s-master01 ceph]# kubectl get CephBlockPool -n rook-ceph
NAME          AGE
replicapool   2m14s
[root@k8s-master01 ceph]# kubectl  get sc
NAME              PROVISIONER                  RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
rook-ceph-block   rook-ceph.rbd.csi.ceph.com   Delete          Immediate           false                  2m47s

此时可以在ceph dashboard查看到改Pool，如果没有显示说明没有创建成功

挂载测试-PVC申请动态PV

#+end_src
创建一个MySQL服务
[root@k8s-master01 kubernetes]# pwd
/app/rook/cluster/examples/kubernetes
[root@k8s-master01 kubernetes]# kubectl create -f mysql.yaml
[root@k8s-master01 kubernetes]# kubectl create -f wordpress.yaml

[root@k8s-master01 kubernetes]# kubectl get svc wordpress
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
wordpress LoadBalancer 10.109.161.119 <pending> 80:32301/TCP 3m57s
#+end_src

该文件有一段pvc的配置

pvc会连接刚才创建的storageClass，然后动态创建pv，然后连接到ceph创建对应的存储

之后创建pvc只需要指定storageClassName为刚才创建的StorageClass名称即可连接到rook的ceph。如果是statefulset，只需要将volumeTemplateClaim里面的Claim名称改为StorageClass名称即可动态创建Pod，具体请听视频。

其中MySQL deployment的volumes配置挂载了该pvc：

claimName为pvc的名称

因为MySQL的数据不能多个MySQL实例连接同一个存储，所以一般只能用块存储。相当于新加了一块盘给MySQL使用。

创建完成后可以查看创建的pvc和pv

#+end_src shell
[root@k8s-master01 kubernetes]# kubectl get pv
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
pvc-1843c13e-09cb-46c6-9dd8-5f54a834681b 20Gi RWO Delete Bound default/mysql-pv-claim rook-ceph-block 65m
[root@k8s-master01 kubernetes]# kubectl get pvc
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
mysql-pv-claim Bound pvc-1843c13e-09cb-46c6-9dd8-5f54a834681b 20Gi RWO rook-ceph-block 66m
#+end_src

此时在ceph dashboard上面也可以查看到对应的image

StatefulSet volumeClaimTemplates动态存储

https://kubernetes.io/docs/concepts/workloads/controllers/statefulset/

通过一个模板 `volumeClaimTemplates`为每个 pod 创建一个 pvc。

StorageClass动态存储-文件共享型存储

共享文件系统一般用于多个Pod共享一个存储

官方文档：https://rook.io/docs/rook/v1.6/ceph-filesystem.html

默认情况下，只能使用Rook创建一个共享文件系统。Ceph中的多文件系统支持仍被认为是实验性的，可以使用中`ROOK_ALLOW_MULTIPLE_FILESYSTEMS`定义的环境变量启用`operator.yaml`。

创建共享类型的文件系统

通过为`CephFilesystem`CRD中的元数据池，数据池和元数据服务器指定所需的设置来创建文件系统

[root@k8s-master01 kubernetes]# pwd
/app/rook/cluster/examples/kubernetes
[root@k8s-master01 kubernetes]# vim filesystem.yaml
apiVersion: ceph.rook.io/v1
kind: CephFilesystem
metadata:
  name: myfs
  namespace: rook-ceph
spec:
  metadataPool:   # 原数据副本数
    replicated:
      size: 3
  dataPools:      # 数据副本数
    - replicated:
        size: 3
  preserveFilesystemOnDelete: true
  metadataServer: # 原数据服务副本数
    activeCount: 1
    activeStandby: true  # 启了个从节点

# 创建
[root@k8s-master01 kubernetes]# kubectl create -f filesystem.yaml
cephfilesystem.ceph.rook.io/myfs created

# 查看，一个主，一个备
[root@k8s-master01 kubernetes]# kubectl -n rook-ceph get pod -l app=rook-ceph-mds
NAME                                    READY   STATUS    RESTARTS   AGE
rook-ceph-mds-myfs-a-5d8547c74d-vfvx2   1/1     Running   0          90s
rook-ceph-mds-myfs-b-766d84d7cb-wj7nd   1/1     Running   0          87s

也可以在ceph dashboard上面查看状态

创建共享类型文件系统的StorageClass

官网：https://rook.io/docs/rook/v1.5/ceph-filesystem.html
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: rook-cephfs
# Change "rook-ceph" provisioner prefix to match the operator namespace if needed
provisioner: rook-ceph.cephfs.csi.ceph.com
parameters:
  # clusterID is the namespace where operator is deployed.
  clusterID: rook-ceph

  # CephFS filesystem name into which the volume shall be created
  fsName: myfs

  # Ceph pool into which the volume shall be created
  # Required for provisionVolume: "true"
  pool: myfs-data0

  # Root path of an existing CephFS volume
  # Required for provisionVolume: "false"
  # rootPath: /absolute/path

  # The secrets contain Ceph admin credentials. These are generated automatically by the operator
  # in the same namespace as the cluster.
  csi.storage.k8s.io/provisioner-secret-name: rook-csi-cephfs-provisioner
  csi.storage.k8s.io/provisioner-secret-namespace: rook-ceph
  csi.storage.k8s.io/controller-expand-secret-name: rook-csi-cephfs-provisioner
  csi.storage.k8s.io/controller-expand-secret-namespace: rook-ceph
  csi.storage.k8s.io/node-stage-secret-name: rook-csi-cephfs-node
  csi.storage.k8s.io/node-stage-secret-namespace: rook-ceph

reclaimPolicy: Delete

文件共享型存储使用示例

nginx

apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  selector:
    app: nginx
  type: ClusterIP
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: nginx-share-pvc
spec:
  storageClassName: rook-cephfs
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 1Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: web
spec:
  selector:
    matchLabels:
      app: nginx # has to match .spec.template.metadata.labels
  replicas: 3 # by default is 1
  template:
    metadata:
      labels:
        app: nginx # has to match .spec.selector.matchLabels
    spec:
      containers:
      - name: nginx
        image: nginx
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
      volumes:
        - name: www
          persistentVolumeClaim:
            claimName: nginx-share-pvc

存储进阶

PVC在线扩容

文件共享类型的PVC扩容需要k8s 1.15+
块存储类型的PVC扩容需要k8s 1.16+
PVC扩容需要开启ExpandCSIVolumes，新版本的k8s已经默认打开了这个功能，可以查看自己的k8s版本是否已经默认打开了该功能：

[root@k8s-master01 kubernetes]# kube-apiserver -h |grep ExpandCSIVolumes
ExpandCSIVolumes=true|false (BETA - default=true)

如果default为true就不需要打开此功能，如果default为false，需要开启该功能。

$ kubectl get sc gp3 -oyaml
allowVolumeExpansion: true

扩容文件共享型PVC

将大小修改为2Gi，之前是1Gi.

kubectl  edit pvc cephfs-pvc -n kube-system

requests:
  storage: 2Gi

查看容器内是否已经完成扩容：

kubectl  exec -ti kube-registry-66d4c7bf47-46bpq -n kube-system -- df -Th | grep "/var/lib/registry"

扩容块存储

扩容步骤类似，找到PVC，直接edit即可

kubectl  edit pvc mysql-pv-claim

也可以看到ceph dashboard的image也完成了扩容，但是pvc和pod里面的状态会有延迟，大概等待5-10分钟后，即可完成扩容：

PVC 快照

注意：PVC快照功能需要k8s 1.17+

块存储快照

创建 snapshotClass

# pwd
/root/rook/cluster/examples/kubernetes/ceph/csi/rbd
# kubectl create -f snapshotclass.yaml

创建快照
修改snapshot.yaml文件的source pvc为创建的MySQL pvc
```
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshot
metadata:
  name: new-snapshot-test
spec:
  volumeSnapshotClassName: csi-hostpath-snapclass
  source:
    persistentVolumeClaimName: pvc-test

kubectl get volumesnapshot
```
persistentVolumeClaimName 是 PersistentVolumeClaim 数据源对快照的名称。这个字段是动态制备快照中的必填字段。

卷快照可以通过指定 VolumeSnapshotClass 使用 volumeSnapshotClassName 属性来请求特定类。如果没有设置，那么使用默认类（如果有）

PVC 数据回滚

指定快照创建PVC

如果想要创建一个具有某个数据的PVC，可以从某个快照恢复：

[root@k8s-master01 rbd]# cat pvc-restore.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: rbd-pvc-restore
spec:
  storageClassName: rook-ceph-block
  dataSource:
    name: rbd-pvc-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 3Gi
[root@k8s-master01 rbd]# kubectl create -f pvc-restore.yaml
persistentvolumeclaim/rbd-pvc-restore created

注意：dataSource为快照名称，storageClassName为新建pvc的storageClass，storage的大小不能低于原pvc的大小

8.1.4 数据校验

创建一个容器，挂载该PVC，查看是否含有之前的文件：

文件共享类型快照

操作步骤和块存储类型无区别，可以参考：
https://rook.io/docs/rook/v1.6/ceph-csi-snapshot.html#cephfs-snapshots

PVC克隆

[root@k8s-master01 rbd]# pwd
/root/rook/cluster/examples/kubernetes/ceph/csi/rbd
[root@k8s-master01 rbd]# cat pvc-clone.yaml
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: rbd-pvc-clone
spec:
  storageClassName: rook-ceph-block
  dataSource:
    name: mysql-pv-claim
    kind: PersistentVolumeClaim
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 3Gi
[root@k8s-master01 rbd]# kubectl create -f pvc-clone.yaml
persistentvolumeclaim/rbd-pvc-clone created
[root@k8s-master01 rbd]# kubectl  get pvc
NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS      AGE
mysql-pv-claim   Bound    pvc-fd8b9860-c0d4-4797-8e1d-1fab880bc9fc   3Gi        RWO            rook-ceph-block   110m
rbd-pvc-clone    Bound    pvc-6dda14c9-9d98-41e6-9d92-9d4ea382c614   3Gi        RWO            rook-ceph-block   4s

需要注意的是pvc-clone.yaml的dataSource的name是被克隆的pvc名称，在此是mysql-pv-claim，storageClassName为新建pvc的storageClass名称，storage不能小于之前pvc的大小。

Rook Ceph集群清理

如果Rook要继续使用，可以只清理创建的deploy、pod、pvc即可。之后可以直接投入使用

数据清理步骤：
1.首先清理挂载了PVC和Pod，可能需要清理单独创建的Pod和Deployment或者是其他的高级资源
2.之后清理PVC，清理掉所有通过ceph StorageClass创建的PVC后，最好检查下PV是否被清理
3.之后清理快照：kubectl delete volumesnapshot XXXXXXXX
4.之后清理创建的Pool，包括块存储和文件存储
a)kubectl delete -n rook-ceph cephblockpool replicapool
b)kubectl delete -n rook-ceph cephfilesystem myfs
5.清理StorageClass：kubectl delete sc rook-ceph-block rook-cephfs
6.清理Ceph集群：kubectl -n rook-ceph delete cephcluster rook-ceph
7.删除Rook资源：
a)kubectl delete -f operator.yaml
b)kubectl delete -f common.yaml
c)kubectl delete -f crds.yaml
8.如果卡住需要参考Rook的troubleshooting
a)https://rook.io/docs/rook/v1.6/ceph-teardown.html#troubleshooting

for CRD in $(kubectl get crd -n rook-ceph | awk '/ceph.rook.io/ {print $1}'); do     kubectl get -n rook-ceph "$CRD" -o name |     xargs -I {} kubectl patch {} --type merge -p '{"metadata":{"finalizers": [null]}}' -n rook-ceph; done

9.清理数据目录和磁盘
参考链接：https://rook.io/docs/rook/v1.6/ceph-teardown.html#delete-the-data-on-hosts

参考链接：https://rook.io/docs/rook/v1.6/ceph-teardown.html

ceph 创建和删除osd

概述

本次主要是使用ceph-deploy工具和使用ceph的相关命令实现在主机上指定磁盘创建和删除osd，本次以主机172.16.1.96(主机名hadoop96)为例，此主机系统盘为/dev/sda, 其他盘有/dev/sdb、/dev/sdc和/dev/sdd，这几个盘都是裸磁盘，目的是使用这几个盘的组合创建osd。

磁盘情况如下图：

创建osd

使用ceph-deploy(工具安装在hadoop95上)创建osd，这里创建两个osd，其中一个数据和日志在同一个磁盘上，另外的osd日志被独立到另一个盘。

1）数据和日志在同一个磁盘上

执行ceph-deploy osd create hadoop96:/dev/sdb,然后在hadoop96上查看如下图：

进入/var/lib/ceph/osd/ceph-4目录查看

如上图可知日志目录被链接到/dev/disk/by-partuuid/17f23e99-13dc-4a15-827b-745213c5c3dd，我们查看/dev/disk/by-partuuid/17f23e99-13dc-4a15-827b-745213c5c3dd，如下图：

说明/dev/sdb2被作为日志的分区使用，所以新创建的osd.4默认数据和日志都在同一个磁盘/dev/sdb上不同分区。

2）osd日志被独立到另一个盘

执行ceph-deploy osd create hadoop96:/dev/sdc:/dev/sdd,然后在hadoop96上查看如下图：

进入/var/lib/ceph/osd/ceph-5目录查看

如上图可知日志目录被链接到/dev/disk/by-partuuid/96eb886f-4095-4cb4-90fc-2976a8869cc1，我们查看/dev/disk/by-partuuid/96eb886f-4095-4cb4-90fc-2976a8869cc1，如下图：

说明/dev/sdd1被作为日志的分区使用，所以新创建的osd.5数据在/dev/sdc1，而日志则独立在另一个磁盘的分区/dev/sdd1。

删除osd

删除上面创建的osd。

1）数据和日志在同一个磁盘上的osd

将osd.4踢出集群，执行ceph osd out 4

停止此osd进程，执行systemctl stop [ceph-osd@4](mailto:ceph-osd@4)

然后执行：ceph osd crush remove osd.4,此时osd.4已经不再osd tree中了

执行ceph auth del osd.4 和 ceph osd rm 4, 此时删除成功但是原来的数据和日志目录还在，也就是数据还在

此时我们将/dev/sdb1磁盘umount,然后将磁盘进行擦除那么数据就会被完全删除了，执行umount /dev/sdb,然后执行ceph-disk zap /dev/sdb

这时/dev/sdb又成为裸磁盘了，也就相当于彻底删除了osd.4。

2)删除日志被独立到另一个盘的osd

执行步骤和之前类似。

将osd.5踢出集群，执行ceph osd out 5

停止此osd进程，执行systemctl stop [ceph-osd@](mailto:ceph-osd@4)5

然后执行：ceph osd crush remove osd.5,此时osd.5已经不再osd tree中了

执行ceph auth del osd.5和 ceph osd rm 5, 此时删除成功但是原来的数据和日志目录还在，也就是数据还在

此时我们将/dev/sdc1磁盘umount,然后将磁盘进行擦除那么数据就会被完全删除了，执行umount /dev/sdc1,然后执行ceph-disk zap /dev/sdc

这时/dev/sdc又成为裸磁盘了，也就相当于彻底删除了osd.5，但是原来作为日志的分区/dev/sdd1还在，此时如果sdd有多个分区作为其他osd的日志分区那么就不能擦除/dev/sdd盘，但是此时/dev/sdd1分区已经没有被osd使用了所以再创建osd时要记得再利用，目前我觉得只能这样。

ceph_dashboard

ph仪表板是基于Web的内置Ceph管理和监视应用程序，用于管理集群的各个方面和对象。它作为Ceph Manager守护程序的模块实现。
从Luminous开始，Ceph 提供了原生的Dashboard功能，通过Dashboard可以获取Ceph集群的各种基本状态信息，而且经过不断更新，现在已经有了各种管理功能。

dashboard

安装dashboard模块软件包

`dashboard`作为`mgr`的模块存在，需要安装一下模块的软件包。

包的名字叫做: `ceph-mgr-dashboard`, 使用ceph的yum源安装就可以。

yum install ceph-mgr-dashboard -y

所有`mgr`节点都需要安装，不然在启用dashboard模块的时候会报错:

[root@cephnode1 ~]# ceph mgr module enable dashboardError ENOENT: all mgr daemons do not support module 'dashboard', pass --force to force enablement

启用dashboard

可以使用`ceph mgr module ls` 查看一下模块列表。这个列表跟安没安装`ceph-mgr-dashboard`没关系。

可以看到启用的模块里没有dashboard:

"enabled_modules": [        "iostat",        "pg_autoscaler",        "restful"    ],

执行`ceph mgr module enable dashboard`来启用dashboard。

[root@cephnode1 ~]# ceph mgr module enable dashboard

启用以后就会有监听端口了，默认是`8443`。

配置dashboard

提供证书

默认情况下，dashboard提供https访问。所以需要证书。
有三种方式：
一是使用ceph dashboard生成自签名证书。
二是指定提供的证书。
三是不使用https。

生成自签名证书：

[root@cephnode1 ~]# ceph dashboard create-self-signed-certSelf-signed certificate created

指定证书

$ ceph dashboard set-ssl-certificate -i dashboard.crt$ ceph dashboard set-ssl-certificate-key -i dashboard.key

取消https

ceph config set mgr mgr/dashboard/ssl false

修改证书或者修改配置以后需要重启dashboard模块来生效。

$ ceph mgr module disable dashboard$ ceph mgr module enable dashboard

修改dashboard监听的端口

默认情况下，监听所有地址的`8443`或`8080`

修改监听的地址与端口：

$ ceph config set mgr mgr/dashboard/server_addr $IP$ ceph config set mgr mgr/dashboard/server_port $PORT$ ceph config set mgr mgr/dashboard/ssl_server_port $PORT

如，修改https端口为8843。

[root@cephnode1 ~]# ceph config set mgr mgr/dashboard/ssl_server_port 8843# 重启模块生效，可以看一下监听的端口有没有变化。[root@cephnode1 ~]# ceph mgr module disable dashboard[root@cephnode1 ~]# ceph mgr module enable dashboard

登录用户

为了能够登录，需要创建一个用户帐户并将其与至少一个角色相关联， dashboard提供了一组可以使用的预定义系统角色。如`administrator`表示管理员。

要创建具有管理员角色的用户，可以使用以下命令：

$ ceph dashboard ac-user-create <username> <password> administrator

如：

[root@cephnode1 ~]# ceph dashboard ac-user-create mydashboard abcdefg administrator{"username": "mydashboard", "lastUpdate": 1584676335, "name": null, "roles": ["administrator"], "password": "$2b$12$uNxxDZgdrlCZwfQZlLwgL.L0F9aKSYznqnyfX2Lc3BBDqhZDEv9wC", "email": null}

现在dashboard就已经可以访问了。只是其中的`rgw`管理的功能还不可以用。
我这里按下面的步骤都做完，还有官网提到的一些其他点，最后还是不能管理`rgw`，暂时还不知道怎么回事。

为dashboard添加`rgw`的管理凭据

因为`rgw`是一个单独的组件，`dashboard`不能直接管理，需要创建凭据让`dashboard`有权限管理`rgw`。
如果不需要dashboard管理`rgw`，这一步可以跳过。

> 要使用dashboard管理rgw的功能，需要提供启用了`system`标志的用户凭据。

如果有用户，使用下面这个命令获取凭据信息。

radosgw-admin user info --uid=<user_id>

没有则需要创建。

$ radosgw-admin user create --uid=<user_id> --display-name=<display_name> \    --system

如：

[root@cephnode1 ~]# radosgw-admin user create --uid=dashboard --display-name=dashboard{    "user_id": "dashboard",    "display_name": "dashboard",    "email": "",    "suspended": 0,    "max_buckets": 1000,    "subusers": [],    "keys": [        {            "user": "dashboard",            "access_key": "MOEG3CY0LEB8JETFFA5Z",            "secret_key": "DaJBFSnyV9CgEBkRTEpYn9Tk391IppOkgybRx0wu"        }    ],    "swift_keys": [],    "caps": [],

记下显示的`access_key`与`secret_key`

最后，向dashboard提供凭据，以便让它可以连接`rgw`：

$ ceph dashboard set-rgw-api-access-key <access_key>$ ceph dashboard set-rgw-api-secret-key <secret_key>

如：

[root@cephnode1 ~]# ceph dashboard set-rgw-api-access-key MOEG3CY0LEB8JETFFA5ZOption RGW_API_ACCESS_KEY updated[root@cephnode1 ~]# ceph dashboard set-rgw-api-secret-key DaJBFSnyV9CgEBkRTEpYn9Tk391IppOkgybRx0wuOption RGW_API_SECRET_KEY updated

启用Prometheus监控接口

就是暴露出去一个metrics接口，让prometheus使用。
启用prometheus模块就行。

[root@cephnode1 ~]# ceph mgr module enable prometheus

端口`9283` 就可以直接访问了。

这里就是简单提一下，至于prometheus与grafana的配置就略过了。
